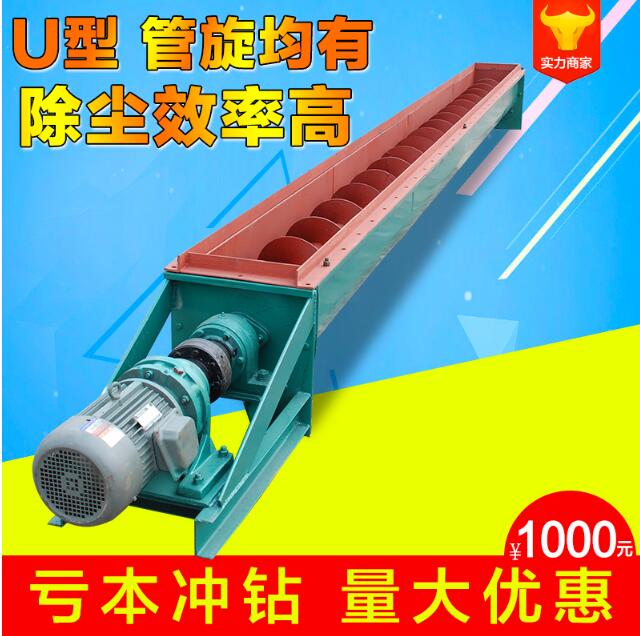

由驅動裝置、支架、輸送螺旋、U型槽、襯板、蓋板、進料口等組成。 通過螺旋體將物料輸送到規定位置。
無軸螺旋輸送機 作用及特點
WL螺旋輸送機是我國較早定型生產的通用性生產設備。螺旋機是利用螺旋的轉動將物料沿機殼推移而達到運輸?shù)哪康模淝闆r好像被持住不能旋轉的螺母在螺桿上平移一般，使物料不與螺旋一起旋轉的力是物料的重量和機殼對它的摩擦力。

（3）操作簡單、安裝維修方便；

（4）輸送過程物料與外界分離，密封性好；

無軸螺旋輸送機輸送工作原理和構成

   WL螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋（需要時）、底座等組成。

   驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。 　　

頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。 　　

機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。 　　

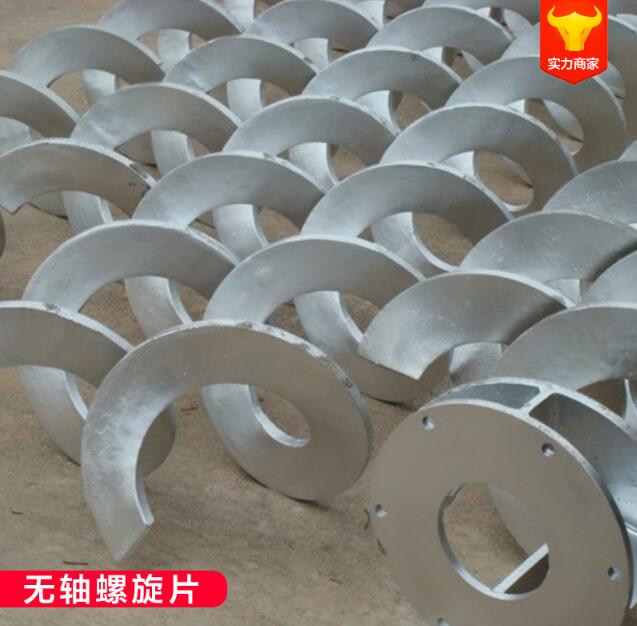

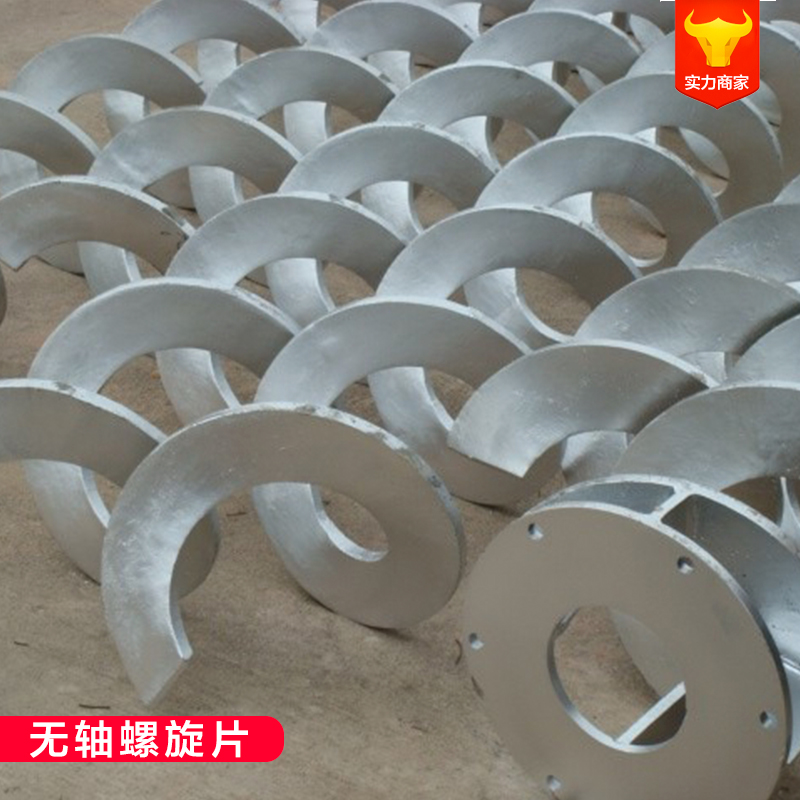

無軸螺旋體：材質為不銹鋼或碳鋼。

   此外，在尾節內還裝有可軸向移動的徑向軸承 ,以補償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接，_了聯接軸的互換性，便于維修。 機蓋為瓦片式并用蓋扣夾緊在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水粗帆布。           進、出料裝置有進料口，方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口位置時應注意_料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。

無軸螺旋輸送機介紹

   無軸螺旋輸送機采用無軸螺旋工藝，與物料接觸面小。摩擦力低，無堵塞纏繞現象。

螺旋片厚度大，使用壽命長。

支撐采用整體壓制U型槽結構，強度高，帶有可拆卸上蓋板，便于觀察物料輸送情況。

U型槽和無軸螺旋之間采用可以快速拆卸的耐磨襯板，使用壽命長，維修操作方便。

驅動部分采用擺線針輪減速機，噪音小，傳動平穩，無軸螺旋輸送機使用壽命長。
